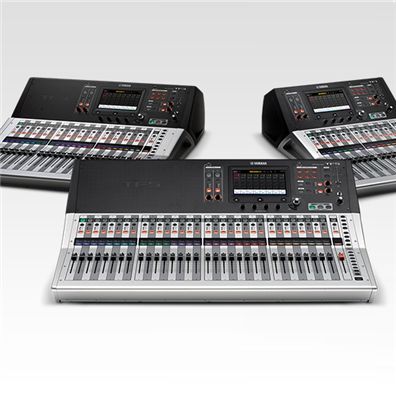

TF系列
長久以來，雅馬哈一直致力于傾聽全球音響工程師的需求。這一堅持的成果如今已在CL和QL系列數字調音臺和旗艦產品RIVAGE PM10的成功發布上顯而易見。成功的關鍵在于我們的產品始終支持著用戶的創造力，而創造力唯有在不受限制時才能徹底發揮。現在，雅馬哈帶來了全新的數字調音臺，能夠?yàn)橛脩?hù)的創造力帶來更大的發揮空間。TF 系列數字調音臺引入了TouchFlow Operatiom?（觸控流操作）概念，使得用戶能夠?qū)ξ枧_(tái)上的音樂和表演者以的速度和自由度作出回應，將現場擴聲帶入了一個全新的高度。觸控流操作界面（TouchFlow Operatiom）支持觸摸面板控制，無論是經驗豐富的音響工程師或是調音新手都能更快地獲得理想的混音效果。可調出D-PRE?前置話放所帶來的音質，能夠滿足敏銳、專業的耳朵。進一步優化的現場錄音功能和高性能I/O機架間的無縫操作等，足以讓緊湊型調音臺成為音響師們?cè)诒姸鄳?yīng)用場合上的明智之選。相信這臺先進的調音臺，一定能讓您體驗到直觀的操控和無限的創造自由。
觸控流操作（TouchFlow Operatiom?）—自然、流暢的控制流
觸控流操作（TouchFlow Operatiom?）—自然、流暢的控制流
雅馬哈數字調音臺的設計一直遵循全球音響工程師的理念，確保工程師能夠獲得為高效、直觀的操作體驗。廣受贊譽的選定通道（Selected Channel）和中央邏輯（Centralogic?）界面足以證明這一設計理念的成功性。TF系列調音臺結合了雅馬哈在調音臺領域的全新突破和新觸屏技術，為用戶帶來了更佳的調音臺體驗。流暢的設置和操控、實用性高的預設和場景功能，精煉的外觀設計，與整套系統無縫銜接的應用軟件，所有的這些構成了觸控流操作（TouchFlow Operatiom?）——一個調音臺界面的新概念，旨在為廣大用戶和應用現場帶來的舒適和便捷。
TF系列
立即購買
TF系列調音臺擁有觸控流操作（TouchFlow Operation?）、可調出D-PRE?前置話放以及其他先進處理能力，因而將現場擴聲領域帶入全新的高度。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。

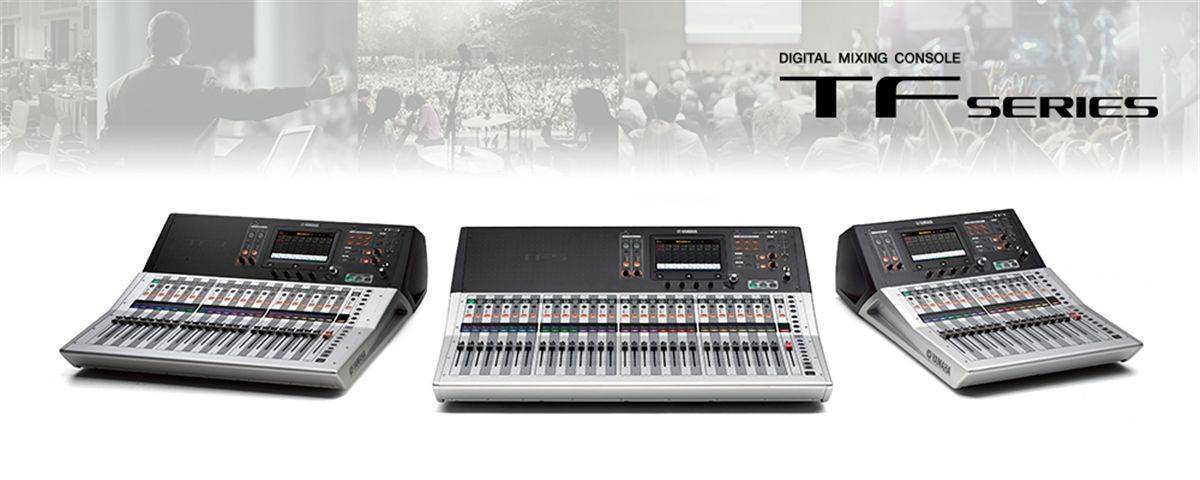

產品信息

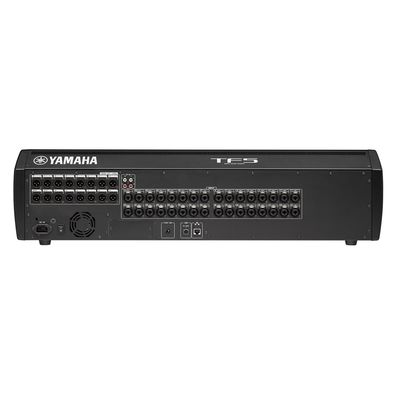

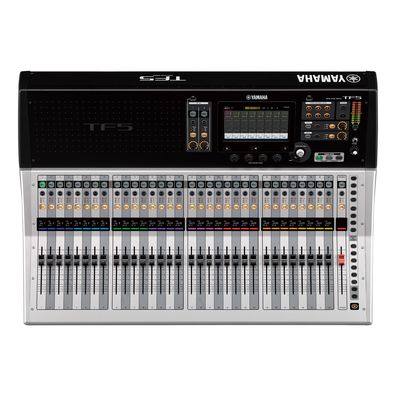

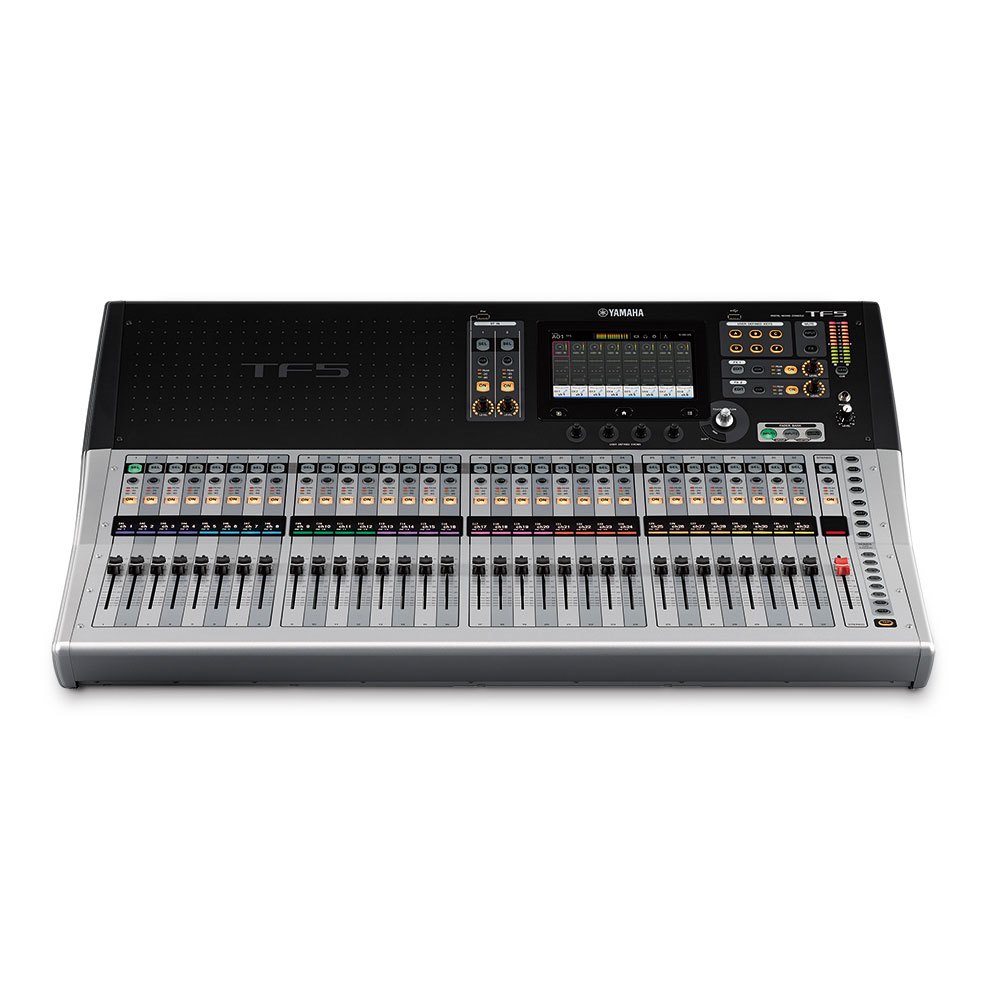

TF5 數字調音臺
具備高輸入能力和推子數量，是大型應用中的理想選擇。
- 33個馬達推子（32通道+1主控）
- 48條輸入混音通道（40單聲道+2立體聲+2返送通道）
- 20個AUX（8單聲道+6立體聲）+立體聲+子母線
- 8個帶有Roll-out的DCA編組
- 32個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
- 16個模擬XLR輸出
- 34×34 USB2.0數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
- 1個支持NY64-D音頻介面卡的擴展槽

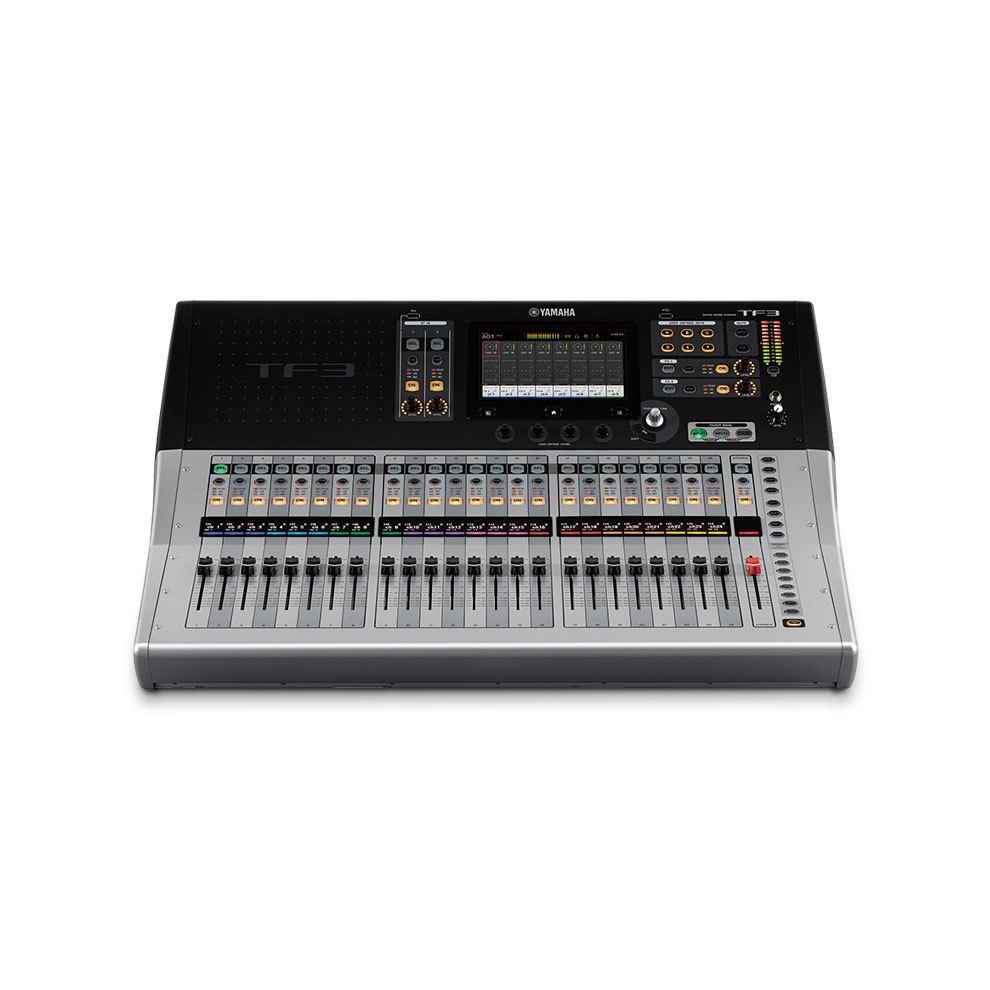

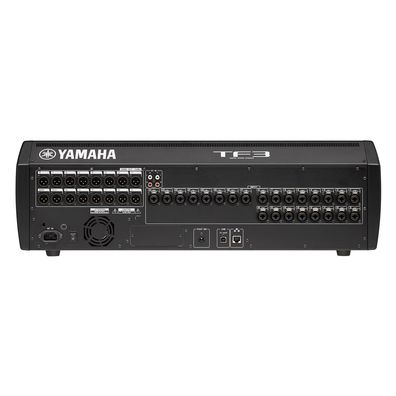

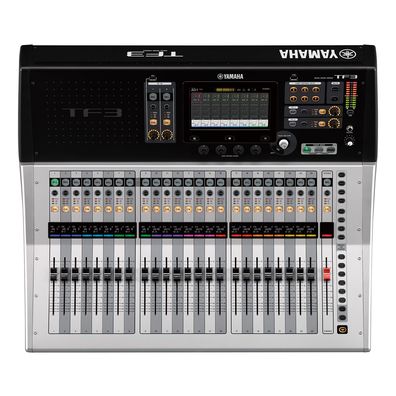

TF3 數字調音臺
緊湊的調音臺中配有充足的輸入通道和手動控制，輕松應對眾多現場應用。
- 25個馬達推子（24通道+1主控）
- 48條輸入混音通道（40單聲道+2立體聲+2返送通道）
- 20個AUX（8單聲道+6立體聲）+立體聲+子母線
- 8個帶有Roll-out的DCA編組
- 24個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
- 16個模擬XLR輸出
- 34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
- 1個支持NY64-D音頻介面卡的擴展槽

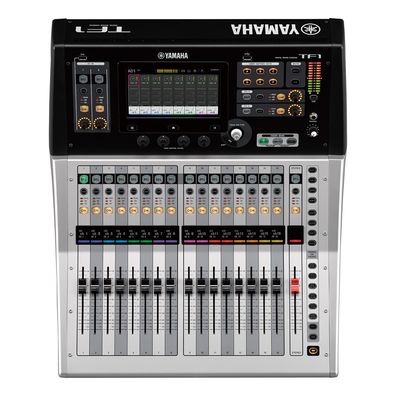

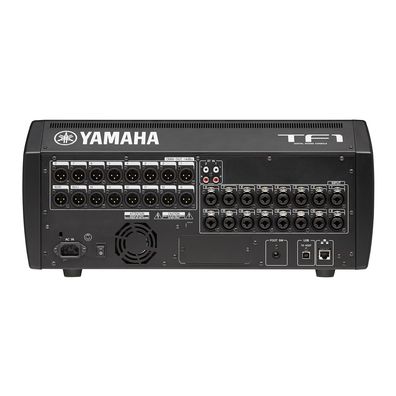

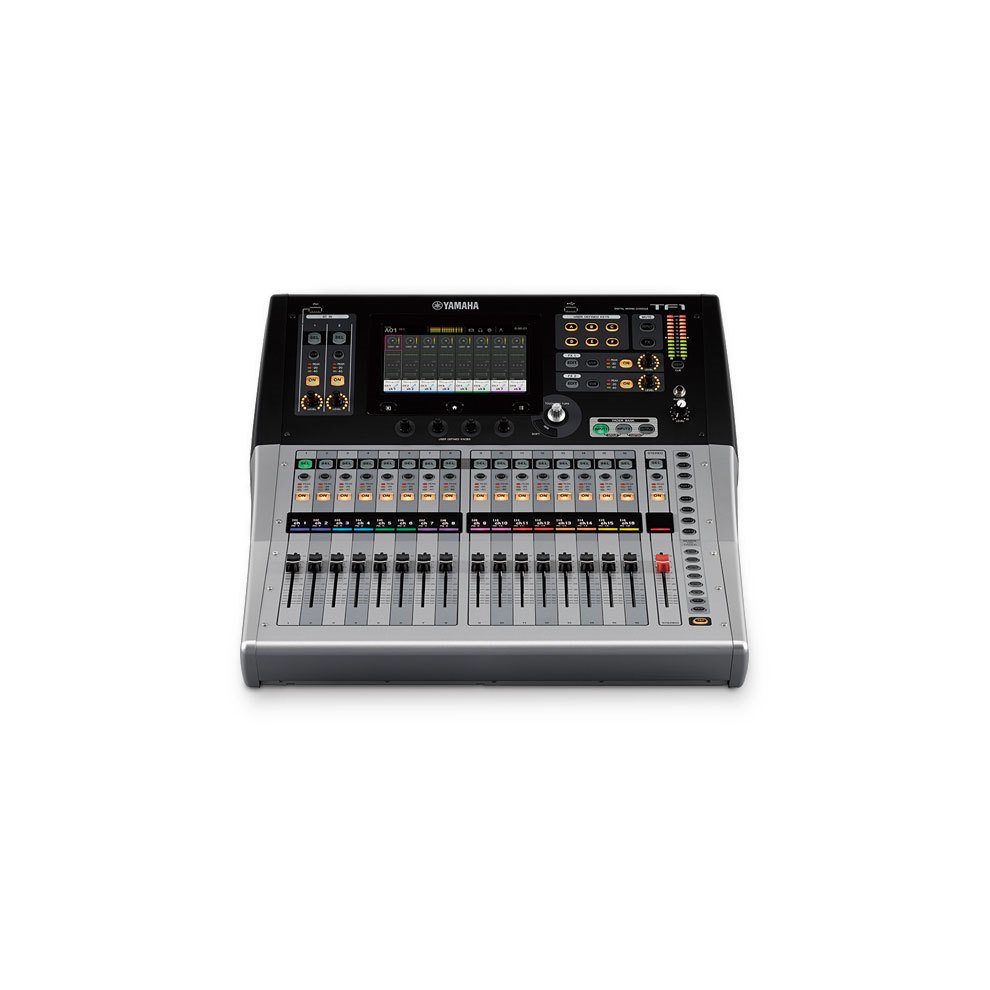

TF1 數字調音臺
緊湊便捷且可以機架安裝，令人驚嘆的操控性和多功能非常適合中小型場合使用。
- 17個馬達推子（16通道+1主控）
- 40條輸入混音通道（32單聲道+2立體聲+2返送通道）
- 20個AUX（8單聲道+6立體聲）+立體聲+子母線
- 8個帶有Roll-out的DCA編組
- 16個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
- 16個模擬XLR輸出
- 34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
- 1個支持NY64-D音頻介面卡的擴展槽

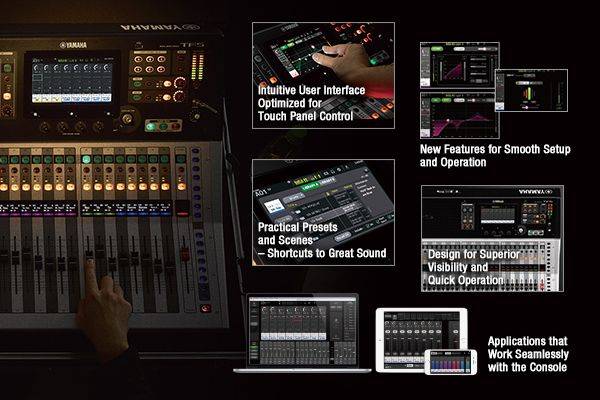

專為觸屏控制而優化的直觀用戶界面
在開發TF系列調音臺時，雅馬哈工程師以廣受好評的高端調音臺界面為基礎，在該界面中加入了如今已被廣泛使用的觸屏控制。用戶僅需通過觸控面板能完成大部分操作，相信廣大的用戶很快能熟練使用TF系列獨具匠心的操作界面。無論您是否有雅馬哈數字調音臺的操作經驗，或是只操作過其他品牌的數字臺、模擬臺，即便您從未使用過調音臺，TF調音臺都將憑借其順滑、高效的操作流程，快速輕松地將您帶入您想要的混音世界中。而圍繞在觸屏附近的物理控制鍵則進一步提高了操作的可觀性和精確度。

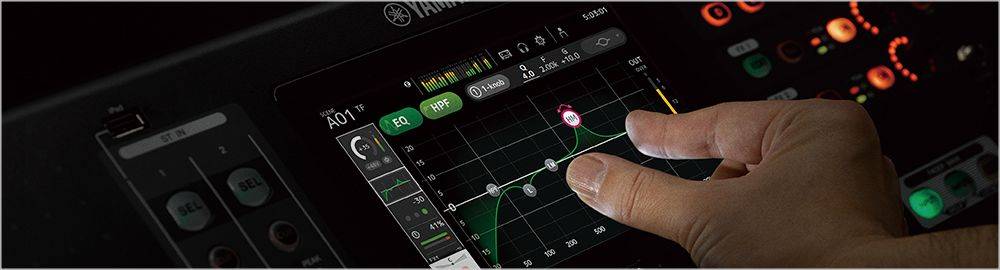

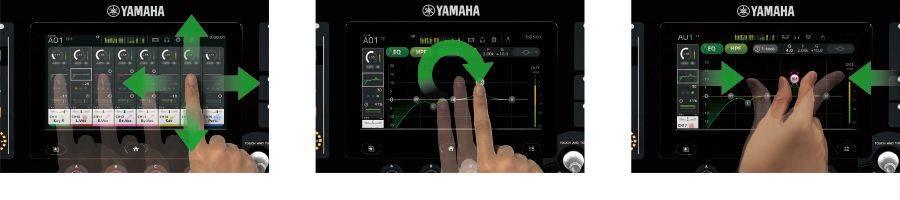

實現直接的觸摸控制
TF調音臺的用戶界面具有順暢的工作流程，通過觸摸屏能夠?qū)崿F(xiàn)順滑的操作，為您在各種混音應用中提供了優勢。顯示屏中的內容也經過了精心設計，您可以輕松、直接地找到所需功能，整體布局的合理性能夠?yàn)槟鷰?lái)自然、高效的混音享受。觸摸屏操作之簡單，像您只需通過指尖能對聲音進行塑形一樣。

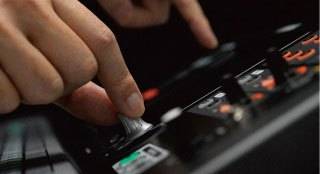

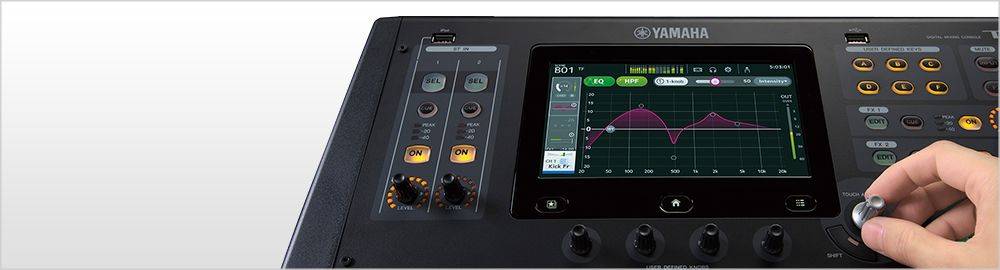

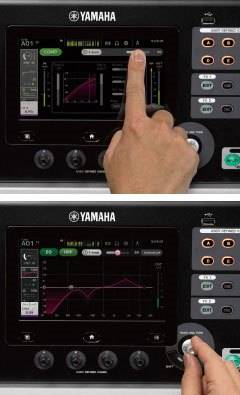

“觸摸和轉動”旋鈕為您提供更加精確的控制
當您需要對EQ或是其他設置進行精調時，您可以使用位于觸摸屏右側的觸摸與旋轉旋鈕。 您還可以將壓縮器閣值、EQ增益或其他常用參數編入位于屏幕下方的用戶自定義旋鈕中，以便您在調音時可以對其進行快速直接的調用。這些旋鈕始終能夠作用于當前選定通道。

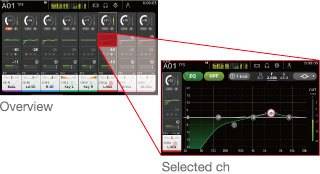

傳統概覽和選定通道界面
如同CL系列調音臺，基本操作是基于概覽和選定通道窗口進行的。概覽能夠同時顯示出8條通道的參數，通過“觸摸和轉動”旋鈕您可以直接進行增益、一建EQ、一鍵壓縮、門閾、效果發送電平、聲像等參數調節。當您需要對細節參數進行精確控制時，您只需雙擊高亮參數切換到選定通道顯示頁即可。
用于流暢設定與操作的新特性
對調音臺的增益、壓縮器和均衡器等作出恰當?shù)脑O(shè)置需要調音時具備相當?shù)募夹g(shù)和經驗。即便是經驗豐富的工程師，也需花費一定的時間在這些重要的基本設定上。TF調音臺除了具有直觀的用戶操作界面外，它包含的新特性將使您能夠更快捷便捷地對這些基礎參數進行設置。
單旋鈕壓縮器(1-knob COMP?) & 單旋鈕均衡器(1-knob EQ?)：一個旋鈕即可獲取理想聲音
壓縮器對于有經驗的工程師來說意味著許多：它可以展現出吉他真實的聲音，加重貝司的聲音，收緊小鼓的離散音，使人聲在混音中更加清晰等等。您只需通過單旋鈕壓縮器，將可以逐一實現上述內容，在無需處理多個參數的情況下獲得您想要的效果。單旋鈕壓縮器初被用于雅馬哈模擬調音臺中，之后該功能迅速成為一個具人氣和價值的特性。如今，我們將它引入了數字臺版本中并對其進行了優化，它能為T(mén)F調音臺帶來更多便利。與之類似的設計理念也被應用在了單旋鈕均衡器的設計中，這一功能將顯著提升操作的速度和順滑度。雅馬哈研發工作人員與的音響工程師們進行合作，對單旋鈕均衡器進行精心調試，確保您能夠在短的時間內輕松獲取滿意的結果。人聲模式（Vocal Mode）可以使您更便捷地得到清澈、優質的人聲。強度模式（Intensity Mode）則能使您對EQ曲線進行單旋鈕“強度”控制，您可以從預設中選擇EQ曲線，也可以重新創建該曲線。除此之外，您還可以在輸出通道中使用單旋鈕壓縮器和單旋鈕均衡器，從而使您可以根據空間大小和觀眾人數對整體輸出壓縮器或均衡器進行理想地調整。輸出部分的單旋鈕均衡器將人聲模式替換成了響度模式（Loudness Mode），當轉動旋鈕時，您可以在保持佳聲音的前提下有效提高聲壓級。單旋鈕壓縮器和單旋鈕均衡器都能使您快速進入到壓縮器和均衡器的完整顯示頁，您可以根據需要對其進行微調設置。

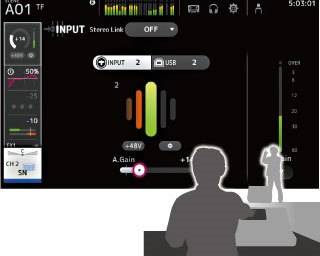

GainFinder?提供更精確的增益設置
增益大小是輸入信號進入設備后的調整，因此，增益的設置決定了后續參數對信號的影響。雅馬哈研發出了一種能對該基本參數進行更為快速、設置的方法。全新的GainFinder?功能將優化單個輸入信號的增益設置，以獲取更加理想的整體操作和信號質量。用戶只需對通道增益進行調整時，保持指示燈中間的綠色指示燈處于盡可能長時間的亮燈狀態。當然，電平表還具備其常規功能，當您需要時，您可以通過其進行標準增益設置。

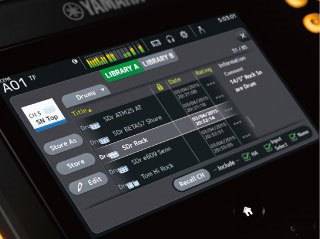

實用的預設和場景——通往美妙音質的捷徑
如同雅馬哈其他數字調音臺一樣，TF系列也配置了雅馬哈的場景記憶功能，您可以在需要時直接調出已儲存的混音設置。雅馬哈還與行業的麥克風生產廠家和知名音響工程師進行合作，在TF系列中配備了一系列預設通道，帶您從起點直至獲得美妙之音。預設通道包括了HA增益、EQ、動態處理等參數，甚至連通道名稱和顏色等細節都做了預設。TF調音臺可以大大減少您在基本設置上所花費的時間，從而是您能夠有更多的時間專注于混音和與表演者的溝通。
快速專業預設(QuickPro Presets?) 使您迅速獲取專業聲音設置
雅馬哈的研發團隊一直專注于創造通往美妙之音的各種捷徑，通過與知名工程師以及鐵三角、森海塞爾、舒爾等專業麥克風生產廠家的合作，并對大量麥克風、樂器、音響系統和入耳監昕設備進行了測評，雅馬哈為您帶來的捷徑將能提升您在各種類型的現場聲應用的工作效率。這些實用性高的預設拉近了調音臺新手和理想聲音的距離，而對于專業人士來說，他們則能將因此省下的時間用于更進一步的調試中。您可以根據樂器種類對“快速專業預設”功能進行搜索，并迅速便捷地將其調出。預設中包括了HA增益、EQ、壓縮及其他設定，甚至連通道名稱和顏色等細節都做了預設。單旋鈕EQ和單旋鈕壓縮器也可以與“快速專業預設”同時使用，為您調整聲音提供了更加精簡的方法。輸出通道預設庫所包含的參數設置能夠完美匹配雅馬哈有源音箱，內置的多種參數變化可以滿足不同環境和不同室內空間大小的需要。系統同樣為入耳監聽系統做了預設。當時間緊迫時，您可以調用這些設置。當您有足夠的時間進行設置時，您也可以將這些參數當作手動微調的起始點。從預設中創建的或是新建的設置參數都可以保存進額外預設中。
來自鐵三角集團的評價 市場總監&首席技術官——Keisuke Kobayashi
“我們精心設計每一只鐵三角麥克風，只為在現場再現真實精確的聲音。我們堅持提供盡可能的工具，是為了讓用戶能夠感受到他們表演、歌唱或演奏時的情感表現。與開發TF調音臺的工程師們樂器精確預設進行近距離的合作，意味著我們能讓我們的麥克風性能得到佳的展現，從而使用戶能夠?qū)⒏嗟木杏趧?chuàng)造和制作。”
來自森海塞爾的評價 現場演出及音樂產品經營&市場——Michael Polten
“雅馬哈TF系列調音臺中的預設為用戶提供了一個精確的指標，引導用戶如何與調音臺形成聯動，進行一系列樂器/麥克風的EQ設定。這些預設功能為音響工程師提供了調音前的堅實基礎。我們所要做的是為特定空間和特定樂器提供合適的EQ。”
來自舒爾的評價 無線產品部門總監——Matt Engstrom
“能為全新的TF調音臺的快速專業預設提供我們受歡迎的SM、Beta、KSM和PG Alta系列話筒參數，我們感到非常興奮。當舒爾90年的話筒制造經驗與全新的多功能TF調音臺和專業的雅馬哈音箱相結合時，調音臺中的預設參數能夠讓各水平的工程師以相同的技術水平快速進行簡便高效的聲音測試，并將聲音以驚人的效果表現出來。工程師們能將精力集中于調音而不是解決問題。這真是一個令人難以置信的強大解決方案。”
來自 Ultimate Ears的評價 銷售與市場負責人——Mike Dias
“真實的技術革新真正已經融入為了生活的一部分。偉大的革新幫助你重新審視以往的工作。當你將來自雅馬哈，舒爾，森海塞爾，鐵三角以及Ultimate Ears的工業技術結合后，藝術就誕生了。Ultimate Ears 很榮幸能將我們的入耳監聽設備的預設分享給雅馬哈。我們知道這一結合將幫助你們的性能推向新的高度。”

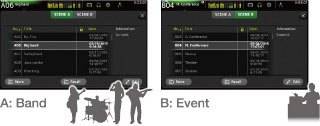

雙場景內存庫
TF系列配備了內存庫A和B，每個內存庫都能存儲多達100個場景預設。當您需要時，您可以從200個場景預設中瞬時調出所需場景。部分預先編入的場景能夠讓用戶在使用調音臺時先行一步：如單旋鈕壓縮場景和單旋鈕EQ控制可以實現簡便的操作，一鍵場景功能則可以滿足那些想按照既定設置進行操作、調音臺新手們的需求。兩個內存庫的存在為用戶對不同種類的場景進行管理提供了便捷。舉例來說，您可以將按照音樂種類設定的場景編入A庫，將按照時間類型進行設置的場景編入B庫。

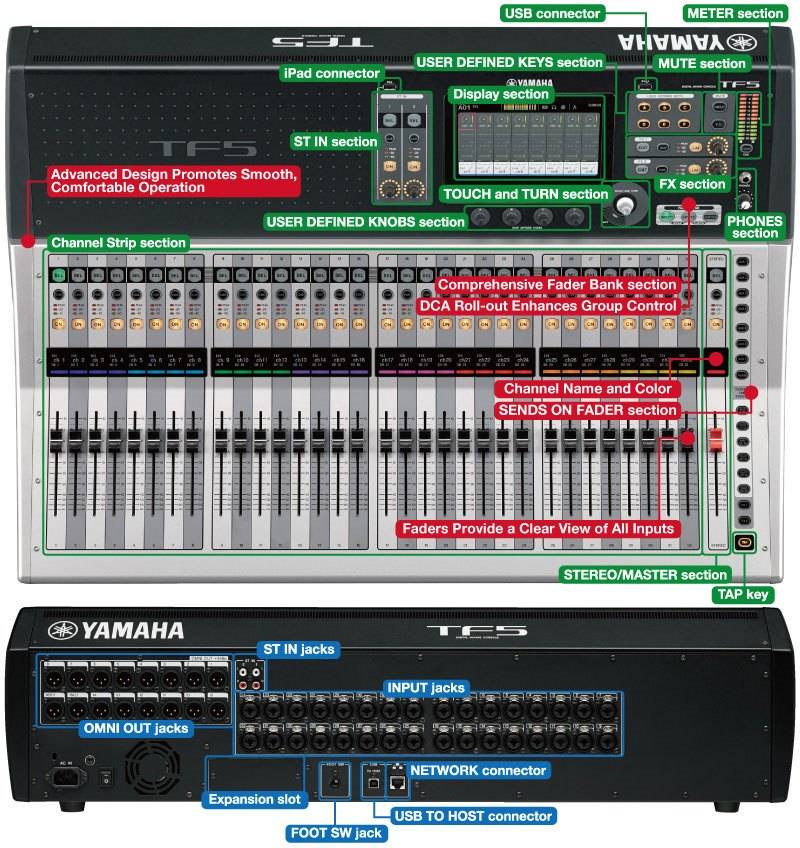

基于高度可視化與快速操作的設計
TF系列調音臺的設計更加注重可操作性和便捷性。無比順滑的推子、旋鈕、按鈕與先進的顯示技術完美融合，甚至通道名稱和顏色也能一目了然地展現在顯示屏上。而觸控屏本身也將全面的視覺反饋和快速響應進行了理想的結合。這些部件的物理布局將所需的一切都結合在一個系統中，為用戶帶來效率驚人的操作流程。
面板布局將流程效率大化
通過大量工程師們的嚴謹?shù)牧鞒谭治觯覀儗?shí)現了高效的面板布局。比起簡單羅列出一長串優化后的功能，TF系列調音臺通過整體設計，實現視覺感和可操作性的高度提升，以符合邏輯和可行的方式為用戶帶來了更具意義的新特性。

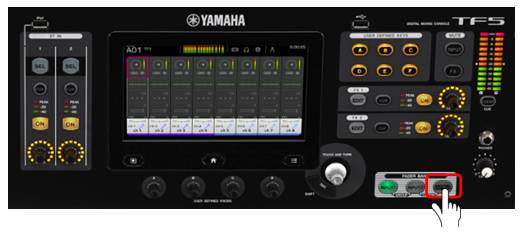

功能強大的推子庫部分
該部分提供了兩個輸入庫和一個輸出庫，當同時按住輸入庫的按鍵時，則可以進入到組合庫。在組合庫中，您可以通過單個DCA推子對多通道電平進行控制。另外還有一個用戶自定義推子庫，在這一層中您可以將任何輸入、輸出和DCA組分配至任何推子。
DCA Roll-Out 功能強化編組控制
當編組推子庫被選中時，除DCA以外的所有推子都能像Roll-Out推子一樣控制1至8功能。當您選擇了某一個DCA編組時，能直接將屬于該組的輸入通道發送至Roll-Out推子上。當您使用8個DCA推子進行整體混音時DCA Roll-Out功能將能為電平設定和單獨通道參數的調整提供便利。
通道名稱和顏色
位于每個通道推子上方的顯示屏能夠顯示被分配的通道名稱或ID，端口名稱和當前推子設定。幻象電源的狀態以及門限、壓縮等功能同樣也能在顯示屏中顯示。一個色彩條將會顯示被分配的通道的顏色，輕而易舉地實現了視覺上的導航，進而防止當推子庫被改變或者場景被調出時所產生的混淆。

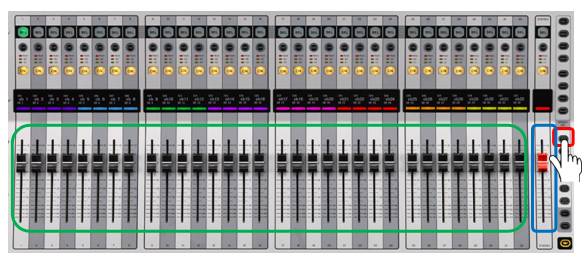

通過推子，清晰了解所有輸入通道
TF5、TF3和TF1調音臺分別擁有33、25和17個馬達推子。所有的后面板輸入均有獨立的推子，這樣一來，每個推子的狀態都能夠一目了然，用戶可以準確、迅速的對每個推子進行控制。
Sends on Fader(推子發送)功能
推子發送按鍵可以快速將特定AUX或FX母線對應的電平調用至推子層，從而實現便捷的調整功能。當點亮推子發送按鍵后，主控推子變?yōu)閷?duì)應母線的主控，因此無需切換推子層即可監控AUX電平。
先進的設計使操作更順暢
調音臺面板高起的部分專門為擺放iPad、設置列表、樂譜、筆記或其他小物件所設計。整個面板由三個不同角度的部分組成，在大程度上為操作者提供了可見度和便利性。
其他特性
- 用戶自定義旋鈕部分：您可以將諸如壓縮閾值和均衡增益等常用參數分配在這一部分，當您需要時即可快速直接地獲取。
- 用戶自定義鍵部分：將您常用的調音臺設置分配至這6個按鍵中以便及時調用。舉例來說，您可以在這里實現制定場景的一鍵調出。
- 靜音部分：只需要一個操作即可實現多個輸入或效果的靜音。
- FX部分：一個可以實現多種功能的專用通道，如打開/關閉簡單效果、打開/關閉提示監聽、電平調整和編輯效果器參數等。
- 立體聲輸入部分：除了可以對iPad/iPhone或USB設備中的錄音進行回放之外，你只需要通過按鍵即可對背景音樂回放或其他音頻文件進行控制。
與調音臺無縫銜接的應用軟件
支持無線混音、個人監聽混音或線下進行調音臺設置的獨立應用軟件如今已相當常見。TF系列調音臺在此基礎上先行一步，帶來了三款專用應用程序——TF Editor，TF StageMix以及MonitorMix——使您可以在任何設備上無縫操控調音臺界面。

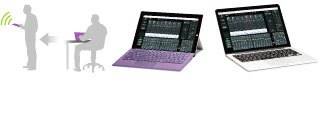

TF Editor便于離線編輯和舞臺控制
適用于Windows和Mac系統的TF Editor應用軟件為用戶提供了一個完整界面， 支持離線編輯和TF調音臺設定，用戶能夠通過它進行場景和預設管理，并能使用鍵盤方便地輸入通道名稱。通過TF Editor這款軟件，用戶除了能夠在任意位置和時間對調音臺進行線下設定外，還能在線上將其與TF StageMix 和 MonitorMix 這兩款軟件同時使用。您可以在一臺帶有多點觸控屏的Windows 8 PC機上使用與調音臺操作時相同的手勢。當您使用Wi-Fi進行連接時，您的PC機也能夠作為方便的遠程混音設備使用。TF系列能夠同時支持3臺運行著TF Editor 或 StageMix 的設備接入。

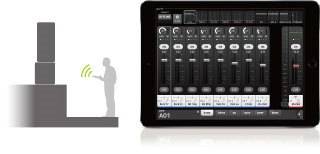

支持無線混音的TF StageMix?
TF StageMix是一款能為T(mén)F系列調音臺提供無線控制的iPad應用程序，用戶可以在觀眾席、舞臺監聽音箱前方或是任何聽音位置對TF進行遠程操控。它也可以當作TF調音臺的專屬擴展界面進行使用。TF StageMix這款程序的界面設計得與調音臺顯示屏的操作流程相仿，更加便于您在任何位置對混音進行完善。

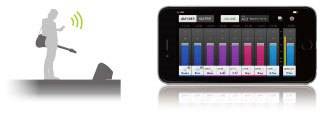

通過 MonitorMix 實現個人監聽
MonitorMix 這款應用程序能夠支持多達10臺iPhone/iPad/iPod touch設備同時接入進行無線獨立的AUX混音。每一位表演者能夠通過分配給他們的AUX總線方便地進行控制。他們甚至能夠通過獨立的Group設定實現更為簡單的調整，例如在1個推子上對所有層進行調整。TF調音臺能夠同時連接起3臺運行著TF Editor或StageMix的設備以及10臺運行著MonitorMix的設備，即便是大型樂隊，他們也能根據自己的需要進行個性化的控制，從而減少了對音響工程師的需求。

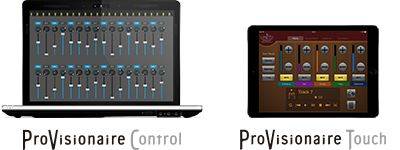

自定義控制面板的智能的外觀以及靈活設計
無需特別的編程技能。直觀的界面可以幫助用戶輕而易舉地創建自定義的音量推子，通道開關以及各種其他圖形元素。除此之外，ProVisionaire Touch 以及 ProVisionaire Countrol 軟件還可以控制 MTX以及MRX系列處理器，XMV系列功放，R系列（ADDA），將這一些列參數結合到同一個屏幕界面也非常容易。
結合了創新自由的自然之音
忠實再現舞臺音樂是調音臺的基本，而您的創造力則能為終成果添磚加瓦。 雅馬哈始終致力于探索更佳的現場擴聲途徑，這一切都在TF系列調音臺中得到體現。 任何調音臺在輸入階段的細微變化都會對傳遞出的聲波特性產生明顯影響。 TF調音臺配備了廣受好評的D-PRE?前置話放，它不僅能夠傳遞出高品質的聲音，同時也具備可調出性。根據需要，我們已對它的電路元件及單個元件做了重新評估和設計使其能夠傳遞出更加純凈、自然的聲音。同時，我們還對一系列高性能處理器和效果器進行了升?，使其成為堅實硬件基礎的后盾。我們?yōu)檩斎?輸出通道配備了8個處理器，具有EQ、門限和壓縮器等不同功能，它將更大程度上支持用戶的創造力。

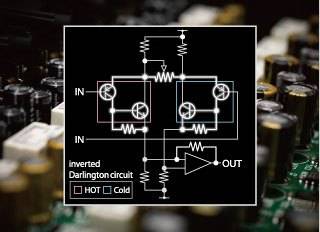

可調出的D-PRE?前置話放
TF系列調音臺配備了雅馬哈廣受贊譽的D-PRE前置話放的全新版本，具有可調出的功能。任何調音臺的前置話放都對終混音時定義聲音有著重要影響，因此雅馬哈的工程師們不遺余力地開發并改善前置話放D-PRE的設計，以確保原始信號中每一個細微的變化都能被有效捕捉。該前置話放采用由兩個?聯三?管結構的倒向晶體管電路，在任何信號層都能持續以低噪音、低失真率使聲音得到純凈、精確的放大。一部分前置話放只能以較獨特的特性對聲音進行放大，而D-PRE前置話放的設計力求實現為圓滑、寬廣的頻率響應，從而能保留住原始聲音中的細微音調，以確保演出者表演的精華也能被完整捕捉下來。

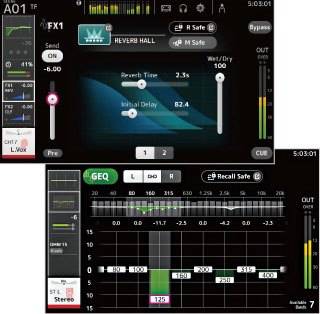

強大的處理器和效果器
每個通道上的均衡器和兩個動態處理器之外，TF調音臺還為大范圍的聲控制提供了8個強大的處理器。TF調音臺配備了全球知名的FX1和FX2效果器，它們與如今已成為錄音和現場擴音應用標準的SPX處理器具有相同的功能，能夠提供包括混響、延時、調制效果如鑲邊或和唱、3-band多段壓縮等17種內置程序。通過控制條上的EDIT鍵能夠打開效果參數顯示，在這里您可以根據需要對混響時間和延時反饋等細節參數進行調整。 其余6個處理器可以在AUX9/10～19/20主控通道中獲得，它包含了除混響外的所有效果器。多段壓縮器是控制入耳式監聽系統層的理想選擇，延遲效果則常被用于進行揚聲器校準等等。這些AUX母線信號可以被發送至主力體聲總線，因此當FX1和FX2不夠用時，這些效果器能夠?qū)捎幂敵鐾ǖ捞幚砥鬟M(jìn)行增補。AUX1～8母線和主要輸出通道包括了與輸入同道中類似的4段全參數EQ、31段自由通道GEQ等。這兩種類型的EQ非常適用于優化揚聲器響應和消除反饋。

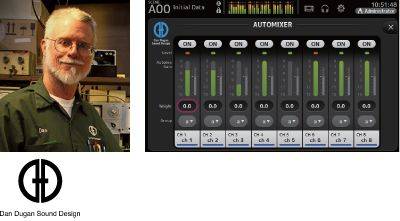

革新的內建Dan Dugan 自動混音調音臺
基于同Dan Dugan Sound Design 公司的深度合作，著名的Dan Dugan 自動話筒錄音及先進算法已經內建到了TF系列調音臺中。該處理器可用于輸入通道1-8，您可以在設定界面簡潔地設置優化的話筒增益。增益控制流暢自然，就如有經驗的工程師操作的混音一樣。該系統同樣可以有效減少反饋以及梳狀濾波的問題。對于演講場合，特別是沒有事先腳本的情況下，該功能可以幫助操作人員專注于高質量的混音細節而不是頻繁的推子操作。

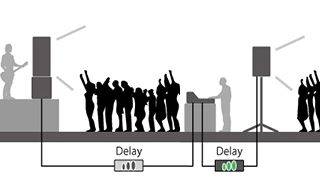

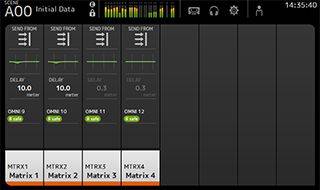

從多重混音到多重?fù)P聲器系統（帶延時功能的矩陣輸出通道）
4個帶延遲參數的矩陣輸出通道可設定延遲補償，是各類大型場館、單獨混音至主場館的安裝場合等現場揚聲器系統的理想配置。

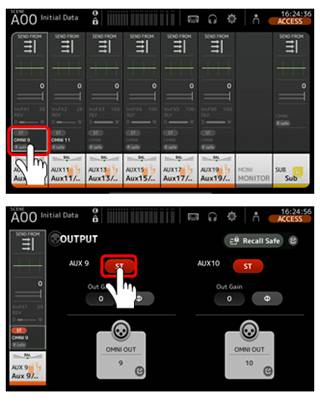

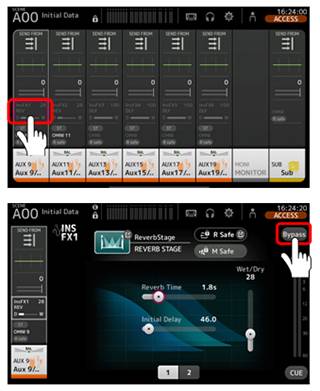

額外的Ins FX輸出延遲功能
TF V2.5版本還包含了一個簡單的輸出延遲功能，可以作為一個Ins FX 插入 AUX9/10~AUX 19/20 母線，從而管理發送到各個位置揚聲器的信號計數，提高清晰度。
適用各類場合的多功能現場錄音及播放解決方案
在現場擴聲系統中，現場錄音能力愈發重要。在TF系列調音臺中，您既可以通過USB存儲設備進行簡單的雙軌錄音和回放，也可與裝有數字音頻工作站軟件（DAW）的電腦相連，進行全面的多軌錄音。通過USB2.0將電腦與調音臺連接，您可以通過Steinberg公司的Nuendo Live2，可實現34軌的同步錄音。您可以在調音臺上為每個通道單獨選擇模擬輸入或DAW輸入，這樣一來，預錄文件可與現場輸入進行混音，通過該功能即可進行聲音調試或彩排了。當然，背景音樂和音效同樣也能進行回放。
附贈Nuendo Live 多軌現場錄音軟件
Steinberg公司的Nuendo Live 多軌現場錄音軟件同捆于TF系列數字調音臺。從俱樂部到音樂廳或者音樂節，Nuendo Live 多軌錄音軟件是現場環境的理想選擇。它提供了簡單的操作（這是忙碌現場環境中的巨大優勢），高可靠性以及可以帶來專業性能及效率的眾多特點。除了多軌錄音外，Nuendo Live還提供了虛擬聲音檢查的功能，可以在表演者不在場的情況下，實現虛擬聲音檢查。這兩大功能的組合將為眾多用戶帶來幫助和便利。

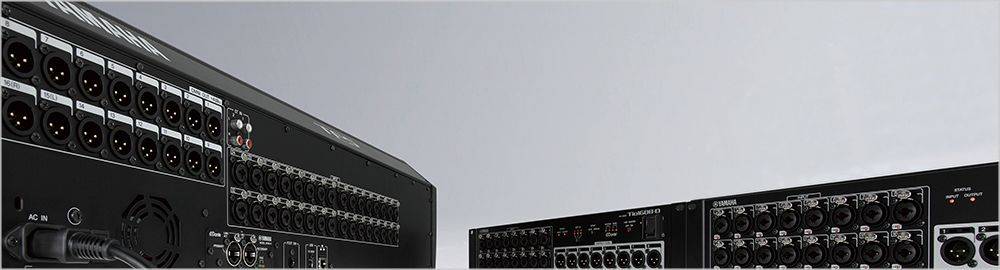

簡單易設定的高性能舞臺接口箱解決方案
在TF系列的設計過程中，我們始終秉持“傳達自然之音”這一關鍵要素，對于Tio1608-D舞臺接口箱的設計，我們也毫不妥協。我們一絲不茍地進行機械結構設計、電路板布局、供電、接地和零部件選擇，注重細節，講究質量，在每一個研發階段都進行了詳盡的性能和聽音測試。在網絡連接方面，該舞臺接口箱采用了Dante網絡協議，該協議被應用于雅馬哈高端調音臺中，能夠?qū)崿F(xiàn)精確同步、低延遲、低抖動和高采樣精度等。 除了卓越的性能外，一臺Tio1608-D舞臺接口箱系統僅需通過簡單的三步即可完成安裝。

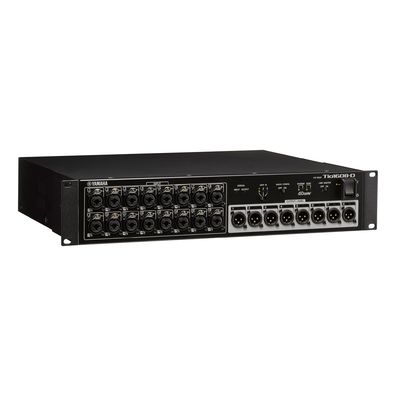

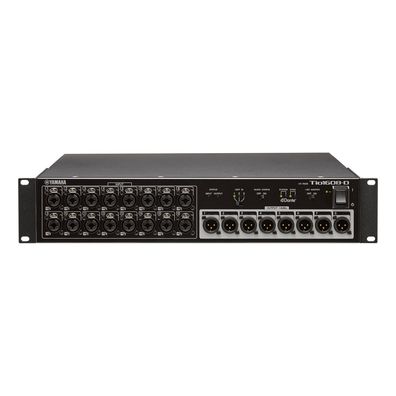

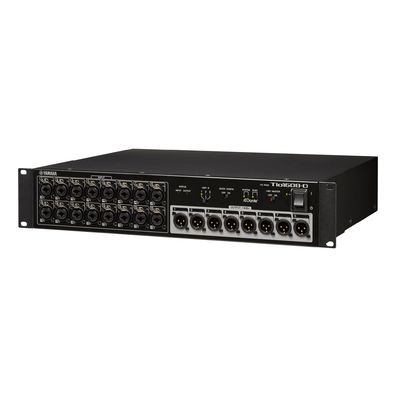

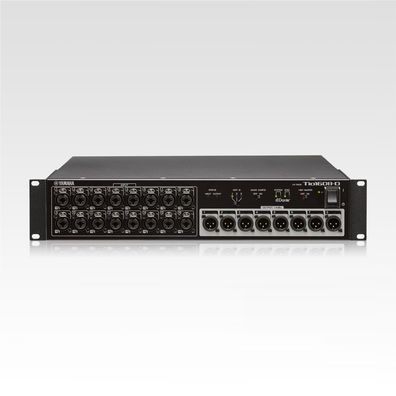

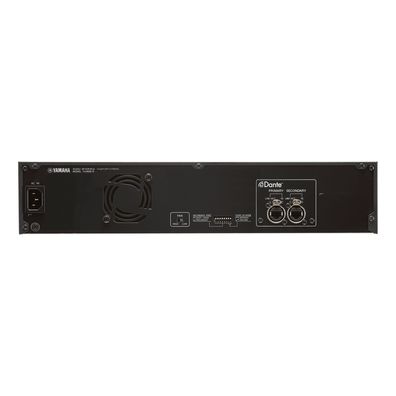

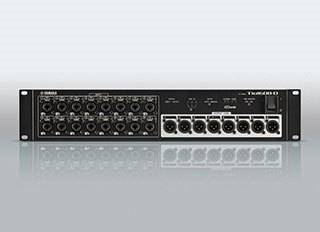

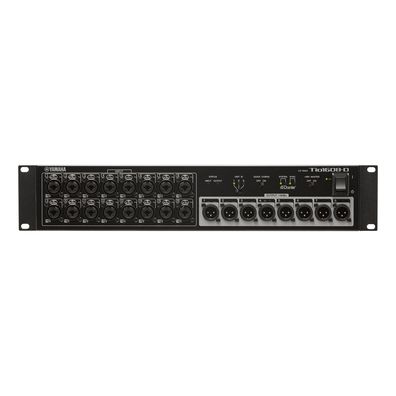

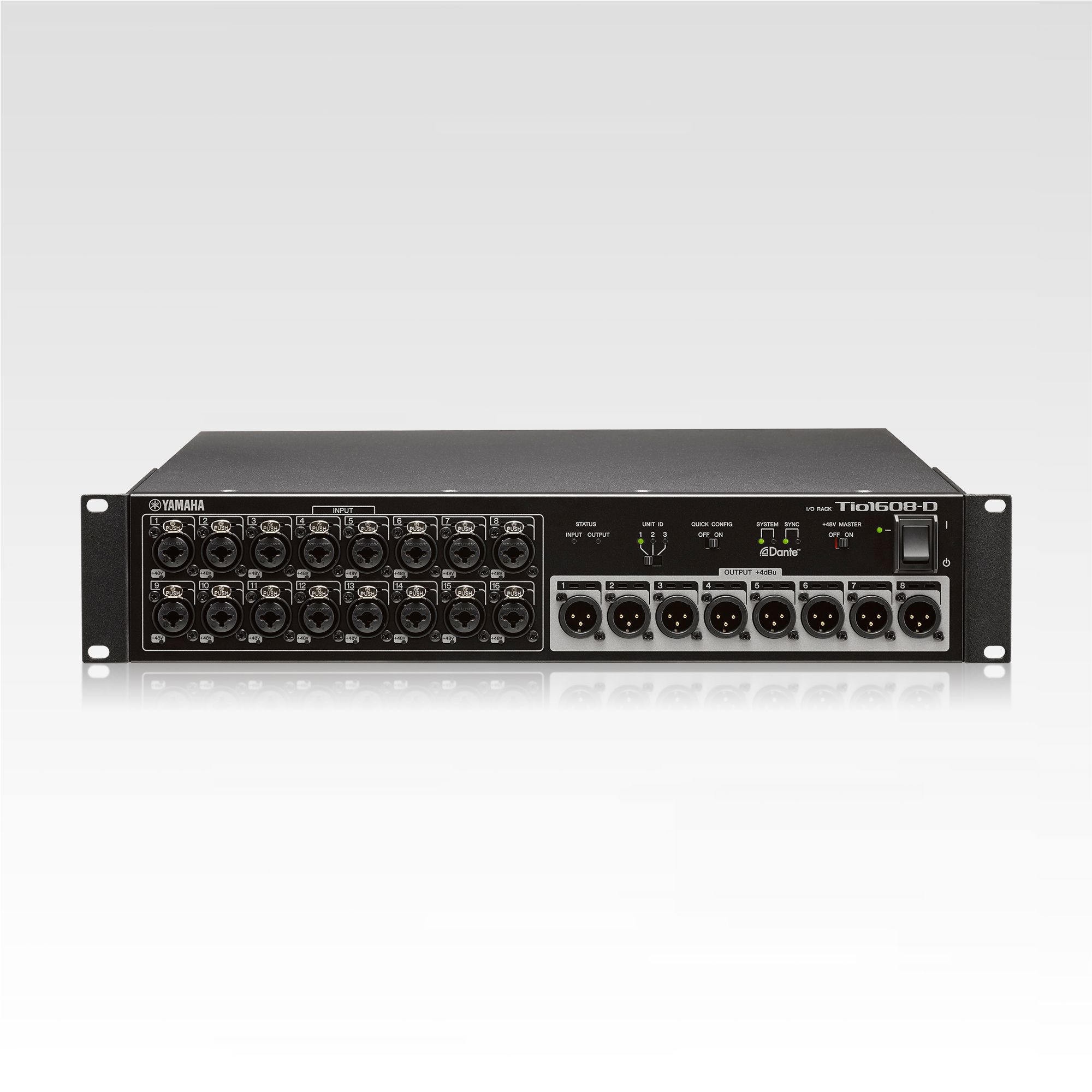

Tio1608-D I/O機架
Tio1608-D是一款配備了Dante網絡的機架，帶有16個話筒/線路輸入和8個線路輸出。用戶可以通過一臺TF調音臺對Tio1608-D前置話放進行遠程控制。只需一根CAT5e局域網線纜可以將舞臺上的Tio1608-D與一臺混音位的TF調音臺進行連接，實現高質量低延遲的音頻轉換。您無需再準備笨重的多線纜和連接盒。而且，基本跳線已被預先編入機架中，以便于進行快速、簡單的設置。TF系列調音臺可以同時連接多達3臺Tio1608-D機架單元，可以組成具有48個輸入和24個輸出的高性能、高容量舞臺接口箱系統。您可以使用菊花鏈將Tio1608-D單元與TF系列調音臺相連，從而無需要再使用網絡交換機。

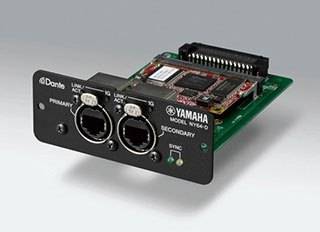

NY64-D NY卡
NY64-D是TF系列調音臺的I/O擴展卡，通過Dante音頻網絡，可以將多達128通道（64進/64出）、且未經壓縮的48 kHz/24 bit數字音頻數據進行發送和接收。當NY64-D卡與Tio1608-D I/O機架同時使用時，可以組成一個多帶有48路輸入和24輸出的多功能舞臺接口箱系統。
RK5014機架安裝套件
通過RK5014機架安裝套件，您可以將TF1固定在EIA（電子工業聯盟）標準的19英寸設備架上，該款設備架常被用于現場擴聲、錄音棚和固定安裝應用中。
| TF5 | TF3 | TF1 | ||
|---|---|---|---|---|
| 推子配置 | 32 + 1 (主控) | 24 + 1 (主控) | 16 + 1 (主控) | |
| 混音能力 | 輸入通道 | 48 (40 單聲道 + 2 立體聲 + 2 返送通道) | 48 (40 單聲道 + 2 立體聲 + 2 返送通道) | 40 (32 單聲道 + 2 立體聲 + 2 返送通道) |
| Aux 總線 | 20 (8 單聲道 + 6 立體聲) | 20 (8 單聲道 + 6 立體聲) | 20 (8 單聲道 + 6 立體聲) | |
| 立體聲總線 | 1 | 1 | 1 | |
| 副總線 | 1 | 1 | 1 | |
| 輸入通道功能 | 8 DCA 編組 | 8 DCA 編組 | 8 DCA 編組 | |
| I/O接口 | 輸入 | 32 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) | 24 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) | 16 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) |
| 輸出 | 16 (XLR) | 16 (XLR) | 16 (XLR) | |
| 擴展槽 | 1 | 1 | 1 | |
| 板載處理器 | DSP | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ |
| USB | 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 | 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 | 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 | |
| 采樣頻率 | 內部 | 48 kHz | 48 kHz | 48 kHz |
| 信號延遲 | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | |
| 推子 | 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | |
| 總諧波失真 | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | |
| 頻率響應 | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | |
| 動態范圍 | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | |
| 嗡聲和噪聲 | 等效輸入噪聲 | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
| 殘余輸出噪聲 | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | |
| 串?dāng)_ | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | |
| 供電要求 | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | |
| 功耗 | 120 W | 110 W | 100 W | |
| 外觀尺寸 | 寬 | 866 mm (34.1in) | 716 mm (28.2in) | 510 mm (20.1in) |
| 高 | 225 mm (8.9in) | 225 mm (8.9in) | 225 mm (8.9in) | |
| 深 | 599 mm (23.6in) | 599 mm (23.6in) | 599 mm (23.6in) | |
| 凈重 | 20.0 kg (44.1lb) | 17.0 kg (37.5lb) | 13.5 kg (29.8lb) | |
| 附件 | 使用說明書, 電源線, CUBASE AI 下載信息 | 使用說明書, 電源線, CUBASE AI 下載信息 | 使用說明書, 電源線, CUBASE AI 下載信息 | |
| 選配件 | 擴展卡, 腳踏開關 (FC5) | 擴展卡, 腳踏開關 (FC5) | RK5014 機架安裝套件, 擴展卡, 腳踏開關 (FC5) | |
| 其他 | 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C | 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C | 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C | |
模擬輸入特性
*1. 靈敏度是當設備設于大增益時（所有衰減器和電平控制于大的位置），低能產生 +4dBu (1.23V) 輸出或是標稱輸出電平所需要的低電平。
*2. 1: 地, 2: 熱, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上參數中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象電源) 可通過單個軟件開關被用于 INPUT XLR 類接口。
模擬輸出特性
*1.1: 地,2: 熱, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms為標準。
*4 所有的數模轉換器都是 24bit, 線性128倍超采樣。
*5 電平控制位由大值降至 16dB。
數字輸入/輸出特性
控制 I/O 特性
常見問題
TF系列數字調音臺的主要特征是什么？
TF是一款數字調音臺，使用完整的多點觸摸屏幕，實現由“觸控流操作”（TouchFlow Operation）帶來的為高效、直觀的操作。它能在短時間內為經驗豐富的工程師或調音臺新手帶來為合適的結果。
TF系列的三個USB端口分別有何用途？
1. 頂部面板左側：iPad和USB存儲設備*。
用途：雙軌播放&錄音 （*可使用USB設備一覽表請參考TF系列下載部分。）
2. 頂部面板右側：用于保存/載入調音臺數據的USB存儲設備。
用途：保存和載入調音臺數據；升~固件。
3. 背部：運行DAW軟件的PC機。
用途：多軌錄音（34ch）和播放（34ch，用于虛擬聲音檢查）
USB端口1(用于iPad）可以提供2.1A電流供電，USB端口2可以提供500mA電流。當連接USB供電燈和其它類似設備時請注意；設備性能無法保證，且可能帶來?yè)p壞的風險。
何種類型的設備可以連接至“iPad” USB端口？
可以連接iPad、iPhone、iPod和USB存儲設備。該端口獲得了蘋果公司Mfi項目的審批，因此iOS設備可以進行充電。 （*可使用USB設備一覽表請參考TF系列下載部分。）
基本特點
TF5、TF3和TF1之間的差別是什么？
各型號間的輸入通道數和推子數量根據型號而異。與TF1相比，TF3和TF5都帶有更多的單聲道輸入通道。TF1是可安裝機架式設計，可搭配選購的機架安裝套件RK5014使用。
有多少GEQ可用？GEQ插在哪里？
10個單元31段12個自由通道的GEQ可用。默認狀態下，它們被插入在AUX 1-8和主立體聲L&R輸出中，且無法被再次分配至其它通道。在每個輸出母線中，GEQ處于4段EQ之后、COMP之前。
在TF上可使用哪些方法進行錄音？
使用連接在“iPad”USB端口的USB存儲設備進行簡單的雙軌錄音，通過背部面板“USB T HOST”端口進行全面的34軌錄音至計算機。捆綁的軟件Cubase AI可進行16軌同時錄音。（直接輸出32ch+ST L/R 2ch=34通道）
調音臺中安裝了哪些效果器？
安裝了SPX數字效果處理器。效果器類型如下。
?REVERB HALL, REVERB ROOM, REVERB STAGE, REVERB PLATE,
?MONO DELAY, STEREO DELAY, DELAY LCR, ECHO,
?EARLY REF, GATE REVERB, REVERSE GATE, DELAY->REVERB,
?CHORUS, FLANGE, SYMPHONIC, PHASER,
?M BAND COMP (多段壓縮器)
來自iPad USB端口的輸入信號可以被分配至哪里？
可以被分配至ST IN 1。同時，通過USB TO HOST（USB IN ch33、34）進入的輸入信號可被分配至ST IN 2。
一鍵EQ人聲模式、強度模式和響度模式的功能是什么？
?人聲模式（Vocal Mode）：可以更便捷地得到清澈、優質的人聲。
?強度模式（Intensity Mode）：用于對EQ曲線進行控制，可以從預設中選擇EQ曲線，也可以重新創造曲線。
?響度模式（Loudness Mode）：為揚聲器和入耳監聽優化聲音品質。
人聲模式和響度模式的參數有雅馬哈R&D團隊與經驗豐富的現場擴聲工程師合作開發。

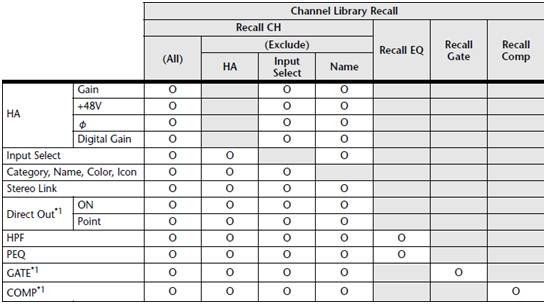

快速專業預設(QuickPro Presets) 包含哪些參數？
?HA增益
?Φ（相位）
?輸入通道（本地輸入和USB輸入）
?通道名稱、顏色、參數和圖表
?直接輸出
?HPF（高通濾波器）
?PEQ
?GATE（門限）
?COMP（壓縮器）
多少dBFS輸入電平使GainFinder功能表現得好？
-22dBFS至-16dBFS適合于輸入電平，可以使GainFinder功能的綠色指示燈盡可能長時間亮燈。

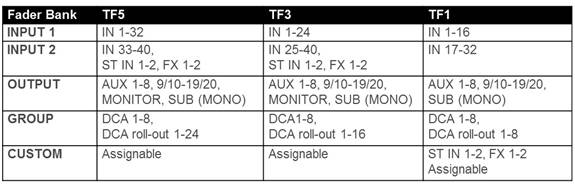

TF系列包含多少推子庫？
通過3個推子庫按鈕結合，可以實現5個推子庫。（根據型號不同，推子庫會顯示一些不同的通道。）
什么DAW軟件可與TF系列搭配使用？
可使用與ASIO或CoreAudio驅動兼容的任意DAW軟件。Windows系統的PC機需要安裝Yamaha Steinberg USB驅動。
是否可以通過CL和QL系列的擴展插件，將Nuendo Live關聯至TF系列？
不可以。Nuendo Live雖然可以用于簡單的多軌音頻錄音和播放（無需額外控制），但無法被關聯至TF系列。
單聲道輸入通道是否具有配對功能？
兩個相鄰奇偶（或偶奇）編號通道可以被配對。（如：通道1和通道2，通道2&通道3）
TF系列有如下兩種設置方法：
?同時按下通道的SEL按鈕。
?在輸入通道的“Stereo Link”功能中進行設置。
單聲道AUX和立體聲AUX有什么差別？
單聲道AUX具有PEQ和GEQ，立體聲AUX具有PEQ、FX和TO ST功能，因此它們可以作為額外的FX母線。單聲道AUX適合進行楔形監聽，立體聲AUX適合進行入耳監聽。
TF系列是否能識別作為USB存儲設備的安卓設備，并將其作為錄音機或播放器？
TF系列不能識別作為USB存儲設備的安卓設備，因此安卓設備無法作為錄音機或播放器。可替換為常規的USB存儲設備。（可以在TF系列下載中查找測試設備一覽表。）
在19英寸EIA設備機架中安裝TF1需要多少機架空間？
僅安裝一個TF1調音臺需要14U機架空間。考慮到線纜連接等，建議使用16U機架空間。

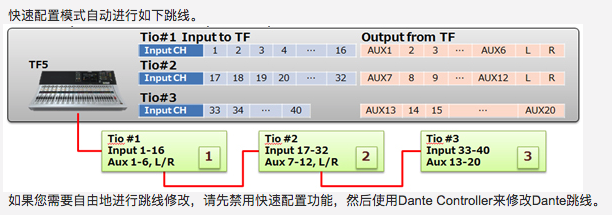

通過NY64-D擴展卡，TF系列可使用多少單元的I/O機架？
可以連接和控制3個單元的Tio1608-D和R系列（Rio/Ri/Ro）。需要將TF系列固件升~至V2版本。
多少個TF系列單元可以同時連接至單個Tio1608-D機架？
可以同時連接兩個TF系列調音臺。在TF系列上可使用“HA Control”選項指定調音臺是否能進行HA控制，默認狀態下為可操控。當在多個調音臺上對HA進行控制時，將以后的調整將準。請?jiān)谡{(diào)音臺上禁用不需要的“HA Control”。

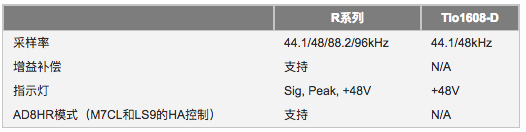

與R系列相比，Tio1608-D的音質如何？
所有的單元都本著“自然之音”的理念進行設計，因此在音質上具有相同的整體特性。然而，R系列使用較高規格的元件來繼承PM系列完美的音質，同時還包含音頻控制和網絡設置等附加功能。
設置/操作
連接I/O機架（Tio1608-D）時是否需要進行網絡切換？
不需要。您可以輕松將三臺I/O機架（Tio1608-D）通過菊花鏈進行連接。
使用TF Editor、TF StageMix或MonitorMix分別可以做些什么？
?TF Editor：
適用于Windows和Mac系統的TF Editor應用軟件為用戶提供了一個完整界面，支持離線編輯和TF調音臺設定，用戶能夠通過它進行場景和預設管理，并能使用鍵盤方便地輸入通道名稱。（您可以在一臺帶有多點觸控屏的Windows 8 PC機上使用與調音臺操作時相同的手勢。當您使用Wi-Fi進行連接時，您的PC機也能夠作為方便的遠程混音設備使用。）
?TF StageMix：
TF StageMix是一款能為T(mén)F系列調音臺提供無線控制的iPad應用程序。
?MonitorMix：
MonitorMix這款應用程序能夠支持多達10臺iPhone/iPad/iPod touch設備同時接入進行無線獨立的AUX混音。
您可以通過TF Editor進行哪些控制和設置？
除部分功能外與TF調音臺幾乎一致。TF Editor可以對TF調音臺的數據文件進行管理，這樣您可以提前對調音臺進行線下設定。
TF系列可以同時連接多少臺iPad、平板或PC/Mac設備？
這取決于APP應用程序。總共可以連接3個TF Editor（Win/Mac）和TF StageMic（iPad）。（僅可以連接一個TF Editor）。另外，可同時連接10個MonitorMix（iPhone、iPad、iPod touch）。（可同時連接3 StageMix + 10 MonitorMix = 13個設備。）
為什么場景記憶被分為兩個庫？
例如，您可以將按照音樂種類設定的場景編入A庫，將按照時間類型進行設置的場景編入B庫。
我可以使用TF INPUT MUTE功能自定義靜音組（MUTE GROUP）嗎？
無法自定義靜音組（MUTE GROUP），但是通過為每個輸入通道設置MUTE SAFE，您可以避免整體MUTE（例如，保持廣播麥克風處于激活狀態）。當通道被靜音時，如果您按下指定通道的ON按鈕，您可以禁用該通道的MUTE。
SUB Master是否能將它的推子電平關聯至STEREO MASTER？
默認設置下，SUB Master關聯至立體聲MASTER。
為什么有時啟動TF系列會出現與關機前不同的設置？
TF系列定期自動保存設置，因此當啟動時它會返回至先前狀態。為確保設置已被恰當保存，請?jiān)趫?zhí)行后一個操作的10秒鐘后再關閉電源。
Tio1608-D是否能在冗余連接和菊花鏈連接這兩種連接下使用？
都支持。快速配置模式僅支持菊花鏈連接。若要進行冗余連接，請先禁用快速配置模式，在背部面板的DIP切換4中設置冗余連接，并重啟系統應用該設置。
NY64-D是否能在冗余連接和菊花鏈連接這兩種連接下使用？
都支持。默認狀態下為菊花鏈連接，僅通過Dante Controller即可進行改變。如果使用NY64-D進行TF系列的初始化，它將恢復至菊花鏈。
我可以對快速配置功能中自動設置TF系列和Tio1608-D之間的跳線進行修改嗎？
您可以通過Dante Controller進行跳線等Dante設置。這種情況下，請確保分別關閉TF系列和Tio1608-D的快速配置。由Dante Controller設置的Dante跳線將記錄在設備中，并在隨后的重啟中再現。
我可以在TF系列的觸摸屏中設置對Tio1608-D的跳線進行編輯嗎？
不可以。可以再Slot Setup（卡槽設置）頁面中查看快速配置跳線，但該功能被鎖定。一旦快速配置被禁用，必須使用Dante Controller修改跳線。
若要進行Tio1608-D連接，應該選擇哪個網絡線纜？大長度是多少？
使用CAT5e或更好的STP線纜。為實現更好的持久性，推薦使用兼容RJ-45插頭的Neutrik etherCON CAT5線纜，也可使用普通的帶有RJ-45插頭的線纜。與設備間的大線纜長度可以達到100米，但實際取決于線纜品質。更多詳情請參考下列頁面。
http://www.yamahaproaudio.com/global/en/applications/livesound/network.jsp
兼容性
TF5、TF3和TF1三個型號之間的調音臺數據是否互相兼容？
除自定義推子庫設置（因?yàn)榭捎玫耐谱訑?shù)量不同）外都兼容。
MY卡是什么？NY卡和MY卡之間的區別是什么？
NY卡是為T(mén)F系列全新設計的數字I/O擴展卡。與MY卡支持模擬輸入不同，NY卡僅支持?jǐn)?shù)字輸入，可以進行未壓縮的48 kHz 24 bit128通道（64進/64出）的傳輸和接收。
TF系列以外的調音臺是否可以控制Tio1608-D的前置話放？
R Remote軟件能夠像R系列一樣，對Tio1608-D的前置話放進行遠程控制（未來版本中支持）。CL/QL系列調音臺也將在未來升~中支持。
CL/QL系列是否可以進行Tio1608-D的Dante跳線和HA控制？
Tio1608-D的Dante跳線和HA控制不僅可以從TF系列進行控制，還能在未來固件升~中從CL/QL系列來控制。但是，請確保Tio1608-D的HA控制信號僅通過Dante基礎網絡通訊（無法在冗余連接下的第二網絡中進行）。
TF系列是否可以使用R系列I/O機架？
可以。使用Dante Controller用于Dante跳線。若要從TF系列控制R系列HA，請使用即將發布的R系列V3.11或更高的固件版本。
TF系列和CL/QL系列是否可以使用同一個I/O機架（R系列或Tio1608-D）？
可以。但是請確保TF系列和Tio1608-D的快速配置功能已禁用。如果您需要從CL/QL系列對R系列的增益補償功能進行管理，建議關閉TF系列中的“HA Control”。
如何使用Ins FX
TF系列提供了幾個效果處理器？
TF調音臺還為大范圍的聲控制提供了8個強大的處理器。TF調音臺配備了全球知名的FX1和FX2效果器（Global FX），能夠提供包括混響、延時、調制效果如鑲邊或和唱、3-band多段壓縮等17種內置程序。通過控制條上的EDIT鍵能夠打開效果參數顯示，在這里您可以根據需要對混響時間和延時反饋等細節參數進行調整。其余6個處理器（Ins FX）可以在AUX9/10～19/20主控通道中獲得。AUX9/10和AUX 11/12可以像FX1&2一樣使用相同混響，因此可以為入耳監聽增添一種空間感，不然聲音可能比較干。多段壓縮器是控制入耳式監聽系統層的理想選擇。這些AUX母線信號可以被發送至主力體聲總線，因此當FX1和FX2不夠用時，Ins FX能夠?qū)捎肧END/RETURN FX處理器進行增補。
立體聲AUX母線中的Ins FX是否可以作為SEND/RETURNFX使用？
本回答中以AUX 9/10為例。
1.按下FADER BANK部分的OUTPUT鍵顯示OUTPUT BANK。
2.按下AUX9/10的SEL鍵，或切換屏幕顯示包括AUX9/10在內的畫面。雙擊AUX9/10的“Ins FX”進入Ins FX的詳細畫面，然后關閉旁通。如果背景圖像為彩色，旁通被關閉（FX啟用）。
3. 當使用Ins FX作為SEND/RETURN FX時，將Wet/Dry的電平設置為100。
4.在AUX9/10整體畫面中，雙擊Ins FX或OUTPUT詳細畫面的通道條，進入OUTPUT的詳細畫面，然后打開ST。如果ST按鈕為紅色，AUX將返回至STEREO MASTER。
如何調整InsFXSEND（發送）和RETURN（返回）的電平？
Ins FX為插入在立體聲AUX中的效果功能，因此本回答中，以AUX9/10為例。AUX9/10的發送電平同樣為Ins FX的發送電平。在SENDS ON FADER部分按下AUX9/10鍵進入AUX9/10的SENDS ON FADER模式。AUX9/10的發送電平（包含在下列綠色行內）可通過推子進行調節，然后確定發送至Ins FX的電平。
可以通過AUX9/10主推子（包含在下列藍色行內）控制Ins FX的返送電平：向下推該推子將降低立體聲主母線的Ins FX總量。
