R系列（AD/DA）：第二代
更好的音質，可靠性以及顯示能力，滿足Dante網絡的I/O機架接口箱登場
雅馬哈 Rio3224-D2 和 Rio1608-D2 是內建 Dante 音頻網絡協議的高性能的 I/O 機架接口箱設備。兩款型號的設計上均遵循雅馬哈 “natural sound”的概念，從而實現出色的音質，為關聯調音臺的創新性能提供了強有力的支持。不僅如此，它們放置靈活，可以滿足多種設備的組合需求。Rio3224-D2 和 Rio1608-D2 不僅是 RIVAGE PM7 數字混音系統的標準組件，它們同樣完全適用于 CL 以及 QL 系列數字調音臺，以其出色的音質和操控性進一步挖掘Dante 網絡的潛力。
R系列（AD/DA）：第二代
立即購買
第二代R系列I/O機架接口箱（AD/DA）提升了音質、可靠性以及可視化操控能力。與CSD-R7控制臺一同使用時，該系列接口箱將成為RIVAGE PM7數字混音系統的標準組件。它們同樣適用于CL以及QL系列數字調音臺。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

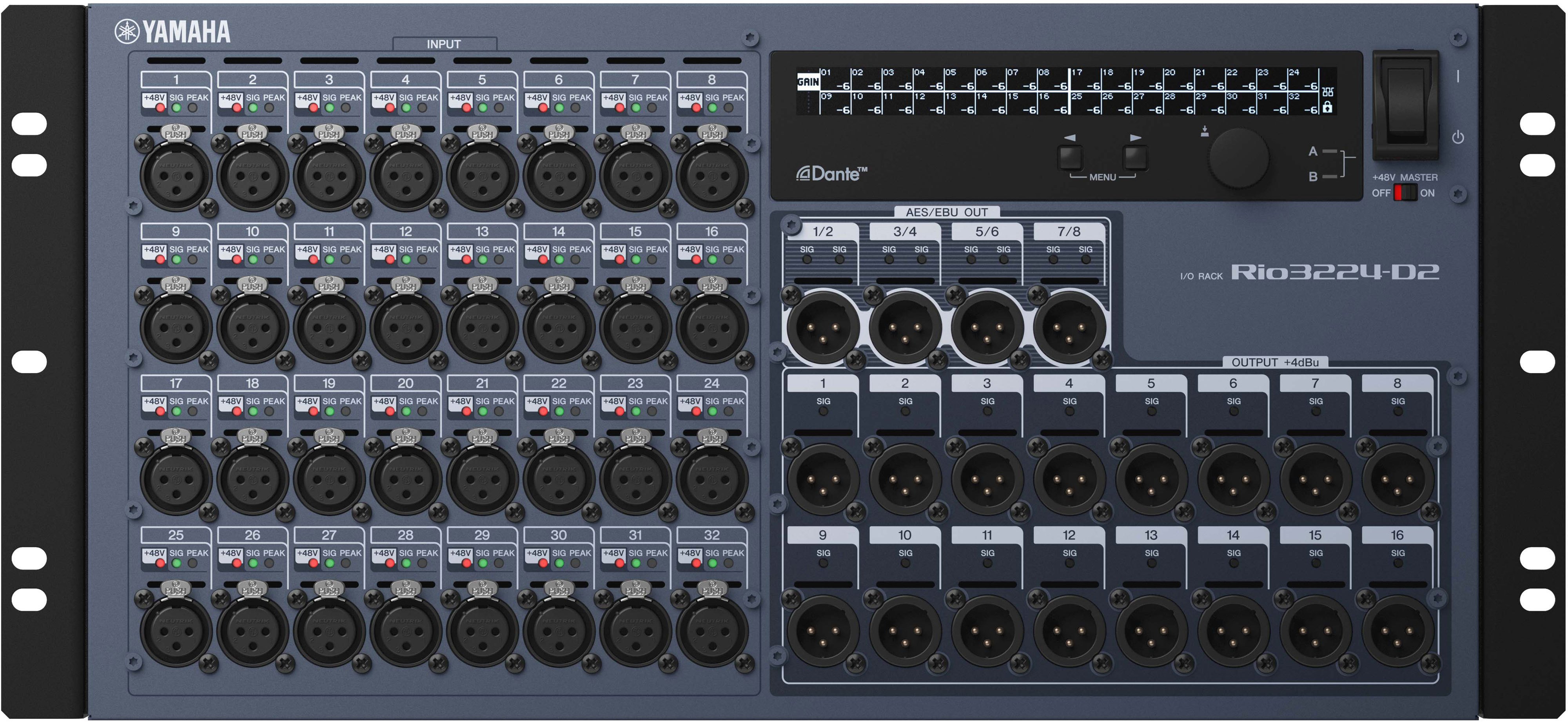

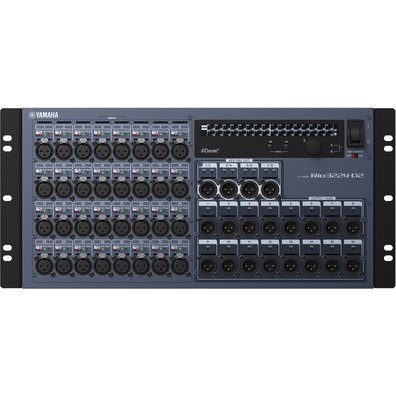

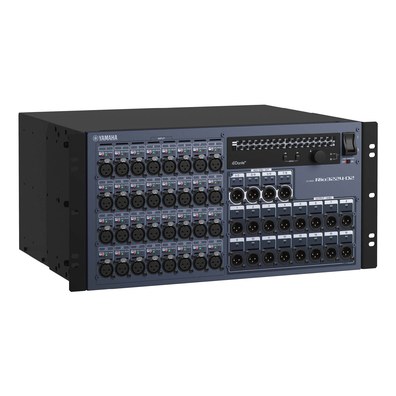

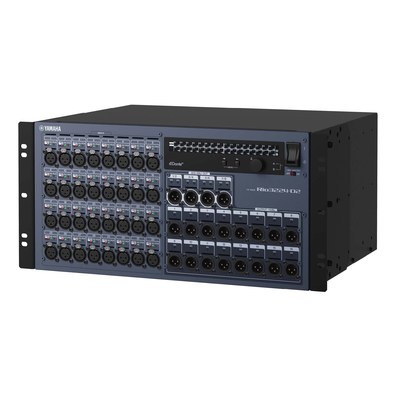

Rio3224-D2 網絡設備及擴展卡
這款高性能的I/O機架接口箱可以與CL、QL以及RIVAGE PM系列調音臺搭配使用。它包含32個模擬輸入，16個模擬輸出以及8個數字AES/EBU輸出。Rio3224-D2可以直接連接至Dante數字音頻網絡，實現靈活的系統操控。內建高可靠性的雙電源供電，參數圖形顯示屏則提供了簡便的可視化操作。
- 32模擬輸入，16模擬輸出，8數字輸出。
- 從Primary及Secondary接口均可實現冗余連接。同樣支持菊型鏈接
- 可通過綜合顯示屏直觀操控增益以及其它參數。
- 尺寸 (寬x高x深): 480 x 220 x 368mm (18.9" x 8.7" x 14.5")
- 凈重: 13.5 kg (29.8 lbs)

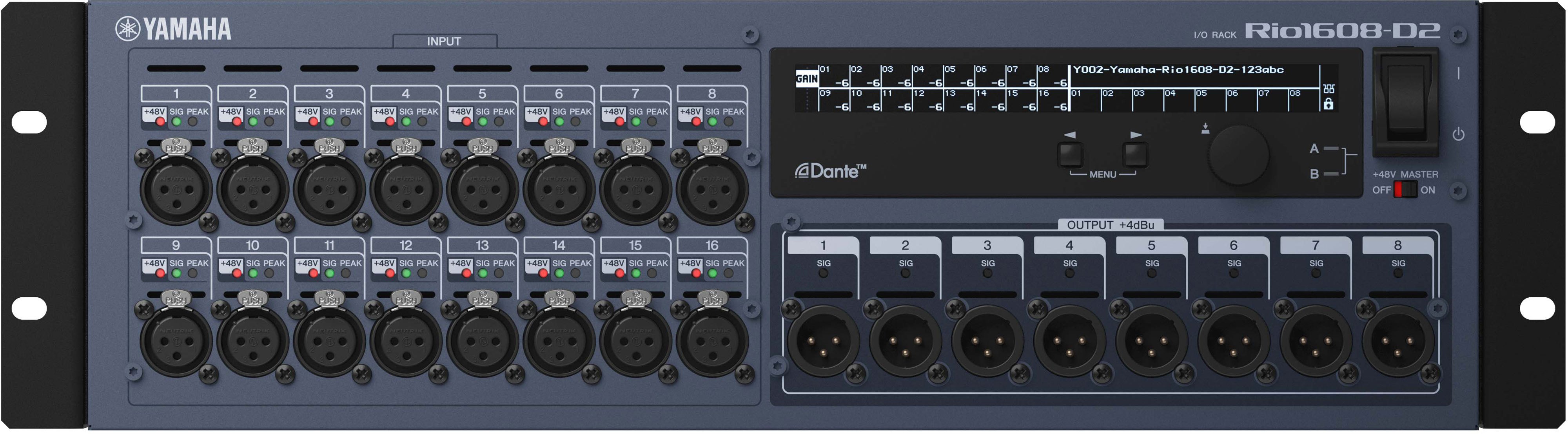

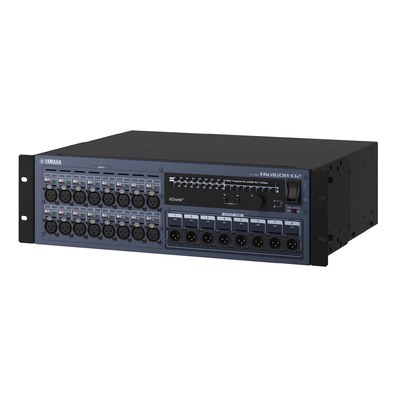

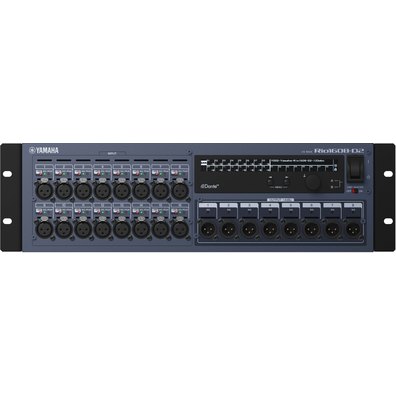

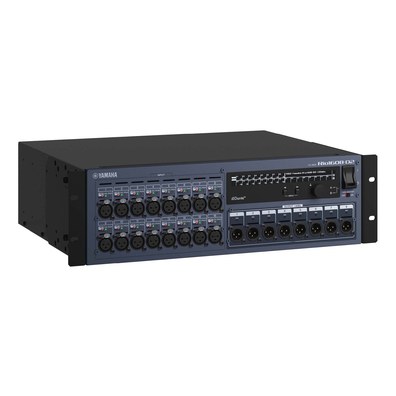

Rio1608-D2 網絡設備及擴展卡
這款高性能的I/O機架接口箱可以與CL、QL以及RIVAGE PM系列調音臺搭配使用。它包含16個模擬輸入，8個模擬輸出。Rio1608-D2可以直接連接至Dante數字音頻網絡，實現靈活的系統操控。內建高可靠性的雙電源供電，參數圖形顯示屏則提供了簡便的可視化操作。
- 16模擬輸入，8模擬輸出。
- 從Primary及Secondary接口均可實現冗余連接。同樣支持菊型鏈接
- 可通過綜合顯示屏直觀操控增益以及其它參數。
- 尺寸 (寬x高x深): 480 x 132 x 368mm (18.9" x 5.2" x 14.5")
- 凈重: 9.6 kg (21.2 lbs)
相關產品

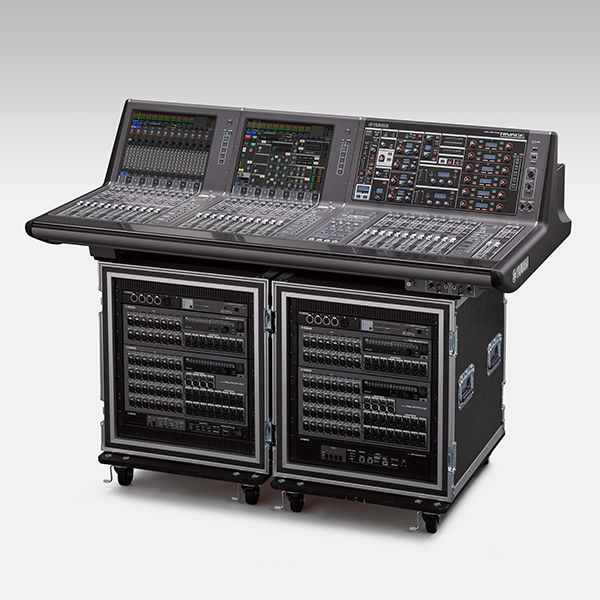

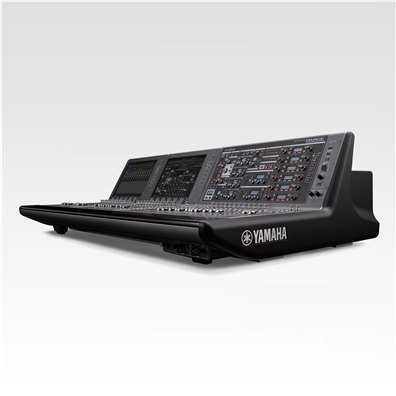

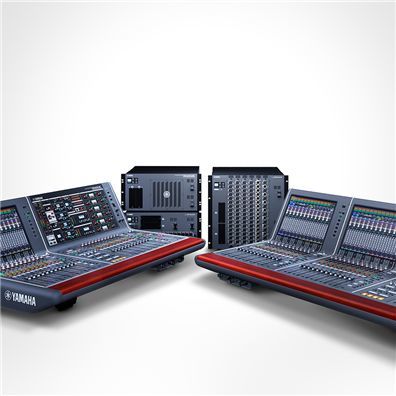

RIVAGE PM 系列高音質激發創新自由
RIVAGE PM 系列高音質激發創新自由

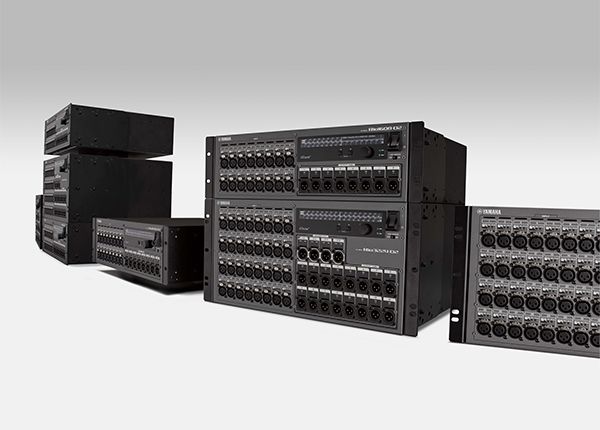

Rio3224-D2 and Rio1608-D2 I/O 機架毫無保留地繼承了雅馬哈強大的現場擴聲技術， 因此可以在舞臺上清晰地捕捉聲音，并且根據調音師的需求處理形成良好音效。除此之外，還針對初代開發的 Rio3224-D 和 Rio1608-D 模擬電路進行了調整，以更好地展現雅馬哈 “natural sound” 的概念和 “RIVAGE PM 系列” 的整體性能。
Dante 網絡協議實現靈活的系統設定
Dante 網絡協議實現靈活的系統設定
Audinate 公司的 Dante 網絡協議為系統設定帶來了高靈活性。通過使用Dante， 你可以在采用該協議的任何設備中進行自由組合，并把設備放置在最為方便的地方。該協議還支持冗余，因此即使系統出現問題仍可保證繼續正常運行。Dante Controller 軟件則可幫助您簡單靈活地在網絡中配線設備。Dante 還支持 AES67 標準的基于 IP 的音頻互操作性，這意味著它可以與其他的網絡設備實現互聯互通。Dante 的一些其他優良特性包括可以避免未授權操作的 DanteDevice Lock，以及 Dante Domain Manager，它可以幫助用戶實現授權及權限等級的高效管理。*
*訪問 Audinate 官網獲取更多 Dante Domain Manager 信息。

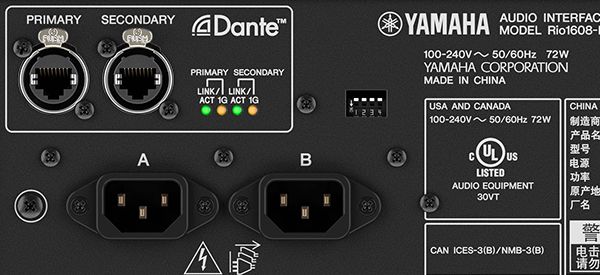

雙電源以及改良的更為安靜的氣流通路
雙電源以及改良的更為安靜的氣流通路

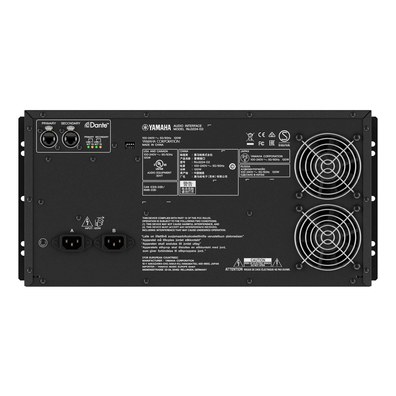

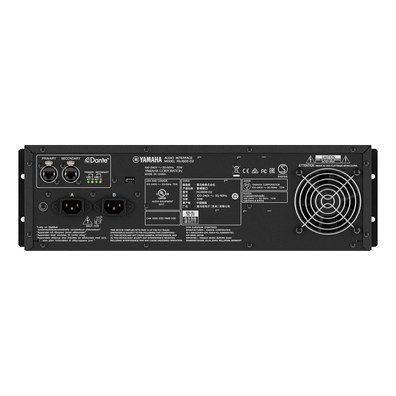

電源故障是操作音頻 I/O 設備的主要風險。Rio3224-D2 和 Rio1608-D2 都包含雙電源供電單元，減少了在演出期間丟失供電的可能性，如果其中一個電源供電出現問題，只要另一個電源仍處于正常狀態，那么操作將繼續進行，不受影響。 我們對內部通路也進行了重新設計，通過降低風扇噪音從而顯著降低了運行噪音。

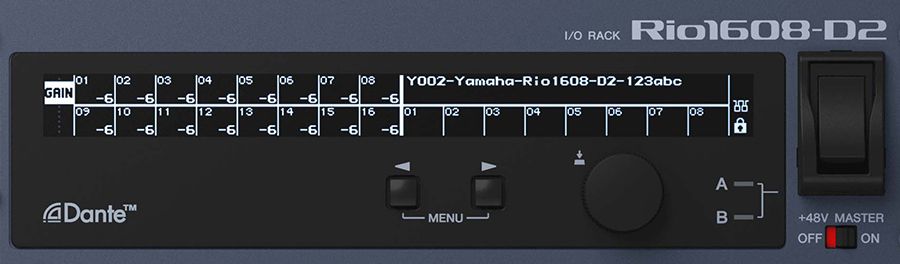

參數顯示器以及操控改善
Rio3224-D2 和 Rio1608-D2 的另一個改進是顯示方式，在第一代型號 LED 指示燈的基礎上升級為包含字符/圖標的顯示屏，它可以簡單快速地確認 Dante 設置以及電平表、增益、高通濾波器、幻象電源等設置。Rio3224-D2 和 Rio1608-D2還可以直接從 I/O 接口處編輯增益、高通濾波器和幻象電源的設置，甚至可以根據需要鎖定它們。通過電腦上安裝的 R Remote 軟件同樣可以實現相關的操作。
用于改變模擬增益的數字補償
用于改變模擬增益的數字補償
當多個調音臺連接至同一I/O機架接口箱時，不同的操作者對增益的更改可能造成無可預料的結果。Rio3224-D2以及Rio1608-D2具備了增益補償功能，可以自動在數字層面調整增益值來補償模擬增益的變化，從而保障發送至網絡的聲音保持穩定的電平。
| Rio3224-D2 | Rio1608-D2 | ||
|---|---|---|---|
| 采樣頻率 | 外部 | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) | 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm) |
| 信號延遲 | Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec | Less than 1.7 ms, Rio INPUT to Rio OUTPUT connect with PM10 using Dante, Fs= 96 kHz, Dante Receive Latency set to 0.25 msec | |
| 總諧波失真 | Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min. | Less than 0.05% 20 Hz-20 kHz@+4 dBu into 600Ω, Fs= 48 kHz, Less than 0.05% 20 Hz-40 kHz@+4 dBu into 600Ω, Fs= 96 kHz, INPUT to OUTPUT, Input Gain= Min. | |
| 頻率響應 | +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz | +0.5, –1.5 dB 20 Hz-20 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 48 kHz / +0.5, –1.5 dB 20 Hz-40 kHz, refer to +4 dBu output @1 kHz, INPUT to OUTPUT, Fs= 96 kHz | |
| 動態范圍 | 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min. | 112 dB typ., DA Converter, 108 dB typ., INPUT to OUTPUT, Input Gain= Min. | |
| 嗡音和噪聲 | 等效輸入噪音 | –128 dBu typ., Input Gain= Max. | –128 dBu typ., Input Gain= Max. |
| 剩余輸出噪音 | –88 dBu, ST master off | –88 dBu, ST master off | |
| 串?dāng)_ | -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz | -100dB, adjacent INPUT/OUTPUT channels, Input Gain = -6dB, @1 kHz *Measured with a 30dB/octave filter @22kHz | |
| 電源要求 | 100-240V, 50/60Hz | 100-240V, 50/60Hz | |
| 功耗 | 120W | 72W | |
| 尺寸 | 寬 | 480 mm (18.9") | 480 mm (18.9") |
| 高 | 220 mm (8.7") | 132 mm (5.2") | |
| 深 | 368 mm (14.5") | 368 mm (14.5") | |
| 凈重 | 13.5 kg (29.8 lbs) | 9.6 kg (21.2 lbs) | |
| 所含配件 | Owner’s Manual, AC power cord (250cm), Dante Virtual Soundcard Token leaflet | Owner’s Manual, AC power cord (250cm), Dante Virtual Soundcard Token leaflet | |
| 其他 | NC Value: FAN MODE LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: –20 - 60°C | NC Value: FAN MODE LOW: NC=15 / HIGH: NC=25 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: –20 - 60°C | |
-
Total Harmonic Distortion is measured with 18 dB/octave filter @80 kHz
Hum & Noise are measured with A-Weight filter.
Crosstalk is measured with a 30 dB/octave filter @22 kHz
模擬輸入特性
*1. XLR-3-31 為平衡接口。 (1= GND, 2= HOT, 3= COLD)
*2. 僅Rio3224-D2
* 在這些參數中, 0dBu= 0.775Vrms.
* +48V DC（幻象電源）可通過單個軟件控制開關被用于INPUT XLR類接口。
模擬輸出特性
數字輸入&輸出特性
數字輸出特性
*1. 僅Rio3224-D2
*2. XLR-3-32為平衡接口。 (1= GND, 2= HOT, 3= COLD)
